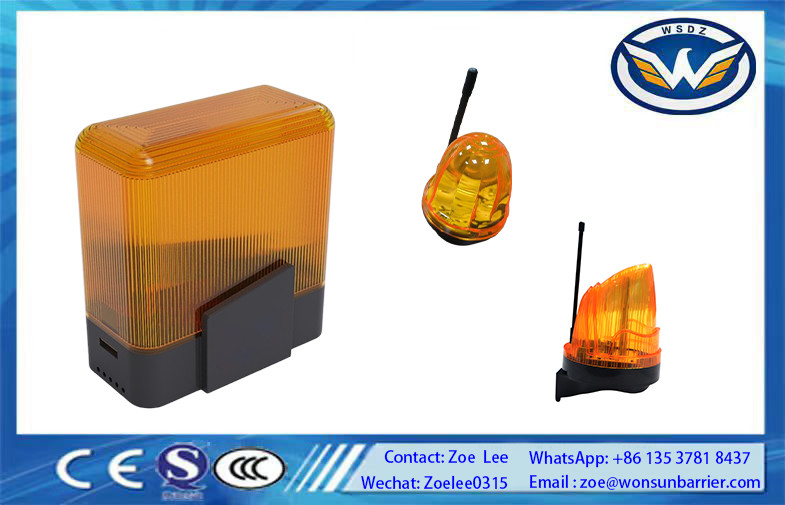

Hochleistungs-LED-Warnleuchte

I. Produktübersicht

II. Haupttechnische Spezifikationen

Elektrische Parameter

• Eingangsspannung: Unterstützt eine breite Palette von Gleichspannungs­/Wechselstrom 12 - 220 V, so dass eine flexible Installation in verschiedenen Stromversorgungsumgebungen möglich ist.
• Betriebsstrom: Mit einer maximalen Stromzufuhr von ≤ 50 mA bei 12 VdC verbraucht er nur minimale Leistung und liefert gleichbleibende Leistung.
• Helle: Er verfügt über eine hohe Helligkeitsstufe von > 100 Lm bei 1,5 W (mit Φ4 LEDs) und gewährleistet eine hervorragende Sichtbarkeit auch bei hellen Umgebungsbedingungen.

Funktionsmodi

• Arbeitsweise: Bietet zwei Auswahlmodi -
  • 1. Stetig auf Mode: Bietet eine kontinuierliche Beleuchtung für Szenarien, die eine ständige visuelle Anzeige erfordern.
  • 2. Blinzelmodus: Mit einer Blinkfrequenz von 1 Hz ist es sehr effektiv, um die Aufmerksamkeit in Not- oder Alarmsituationen auf sich zu ziehen.

Physikalische und ökologische Parameter

• Schnittstellen: Ausgestattet mit wesentlichen Schnittstellen -
  • 1. Stromversorgungsschnittstelle: Zur Anbindung an die Stromversorgung.
  • 2. Antennenoberfläche (falls zutreffend): Erleichtert drahtlose Kommunikationsmöglichkeiten (je nach Modell).
• Betriebstemperatur: Funktionen im Temperaturbereich von -10°C bis 60°C, geeignet für die meisten Innen- und Außenräume.
• Speichertemperatur: Kann sicher in einem Umfeld mit einem Temperaturbereich von -20°C bis 70°C gelagert werden.
• Nettogewicht: Wiegt 246,7 g (einschließlich Zubehör), so daß es leicht und doch langlebig ist und leicht zu installieren ist.
• Produktstandardkonfiguration: Jede Verpackung enthält 1 Stroboskoplicht, 1 Satz Schrauben und Wandstecker, 2 Montageschrauben und 1 Bedienungsanleitung.

III. Installationsanleitung

Vorbereitungen für die Installation

1. Sammeln Sie die notwendigen Werkzeuge, z. B. einen Schraubendreher.
2. Die Anlagefläche muss den Anforderungen entsprechen: eine feste und vibrationsfreie Oberfläche und eine für das Zielpublikum gut sichtbare Lage.

Schritt für Schritt

1. Zugriff auf interne Komponenten
   • Mit einem Schraubendreher ziehen Sie die Schrauben auf beiden Seiten des Lichtgehäuses aus und entfernen vorsichtig die Abdeckung.
2. Stromanschluss
   • Die entsprechenden Kabel an die verfügbare Stromversorgung anschließen (kompatibel mit DC/AC 12V - 220V und DC-Polarität ist unempfindlich).Sicherstellung einer sicheren und ordnungsgemäßen Verkabelung, um elektrische Probleme zu vermeiden.
3. Auswahl des Modus (falls erforderlich)
   • Wenn Sie zwischen den Arbeitsmodi wechseln müssen (fest eingeschaltet oder blinkt), stellen Sie die Position des Sprungers entsprechend Ihren Anforderungen ein.Verweisen Sie auf die Kennzeichen auf den inneren Schaltkreisen für die korrekte Platzierung des Sprungers.
4. Sicherung der Abdeckung
   • Stellen Sie den Deckel wieder auf das Gehäuse und schließen Sie ihn mit den Schlössern fest an. Schalten Sie die Stromversorgung ein und überprüfen Sie, ob das blinkende Licht im gewählten Modus wie erwartet funktioniert.

IV. Leitfaden für die Verkabelung (falls anwendbar für komplexe Anlagen)

Identifizierung von Endgeräten

• Moduswahlterminal: Wird zur Konfiguration des Arbeitsmodus der Leuchte verwendet.
• Stromanschluss: Der primäre Anschlusspunkt zur Stromversorgung der Vorrichtung.

Kabelschritte

1. Die Stromversorgung abschalten, bevor Sie mit der Verkabelung beginnen, um die Sicherheit zu gewährleisten.
2. Verbinden Sie die Drähte nach dem Design Ihres elektrischen Systems mit den entsprechenden Endgeräten.
3. Nach der Verkabelung überprüfen Sie alle Verbindungen erneut, ob sie dicht und korrekt sind.
4. Die Stromversorgung wiederherstellen und die Funktionsfähigkeit des Blinklichts einschließlich des Betriebsmodus testen (falls dies für Ihre Verkabelungsänderungen relevant ist).

V. Anmerkungen und Erklärungen

Sicherheitsvorkehrungen

1. Stromausfall: Trennen Sie die Stromversorgung während der Installation, Wartung oder bei Arbeiten, bei denen die Verkabelung angepasst werden muss, um die Gefahr eines Stromschlags zu vermeiden.
2. Sichere Verkabelung: Bei der Verwendung von Hochspannungs-Wechselstrom müssen Sie sicherstellen, dass alle Drahtverbindungen extrem sicher sind.Der Hersteller haftet nicht für Unfälle, die durch unsachgemäße Verkabelung oder Installation entstehen.

Wartung und Fehlerbehebung

1. Regelmäßige Inspektion: Überprüfen Sie regelmäßig, ob das blinkende Licht an Schäden, losen Verbindungen oder Leistungsschwäche erkennt.
2. Tipps zur Fehlerbehebung
   • Wenn das Licht nicht funktioniert, prüfen Sie zuerst die Stromversorgung und die Verkabelung.
   • Bei Modusproblemen überprüfen Sie die Position des Sprungers und stellen Sie sicher, dass sie korrekt eingestellt ist.
   • Bei anhaltenden Problemen sind die vom Hersteller zur Verfügung gestellten Kontaktdaten für den technischen Support zu beachten.
