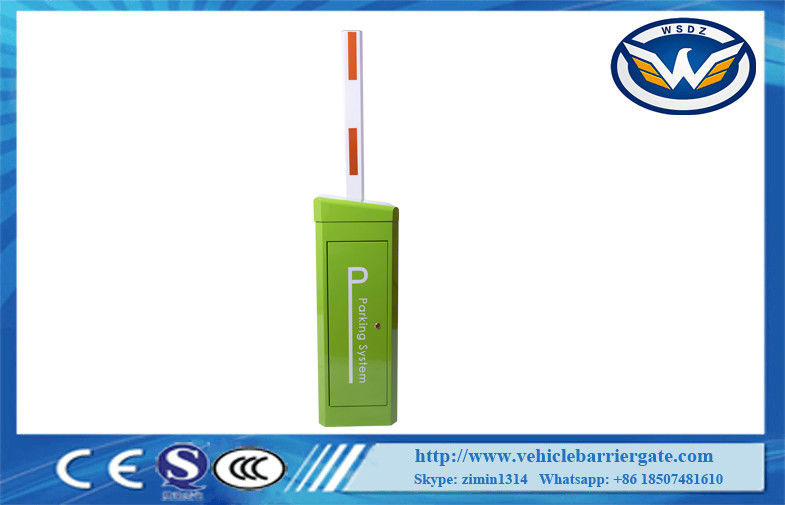

Hohes Empfindlichkeits-Arm-Parksperren-Tor mit Antikollisionswarnsignal-Schnittstelle

Bewegungsservosperren-Parksperren-Tor DC-24V für automatisches Auto-Parksystem

Funktionen und Eigenschaften:

1. Das Tor automatisch offen, wenn die Energie aus ist, kein Kupplungsentwurf, keine Bedarfsmenschenintervention.
Wenn die Energie eingeschaltet ist, stellte sich das Tor automatisch zurück, und die Torrückkehr zum Sein geschlossen, wirklich unbeaufsichtigt,
Brandschutzstandards. Wenn es speziellen Bedarf gibt, wird Handbetrieb angefordert, wenn die Energie aus ist,
funktionierender Arm kann sich manuell öffnen und schließen. Kann den Kontrollorgane Dip-Schalter auch gründen, der wird es tun
stellen Sie sicher, dass das System jederzeit benutzt werden kann
2. Der Gebrauch von einzelnem Kompressions-Unruhegerät, gute Regelung, keine Geräusche, unermüdlich,
nicht leicht gebrochen, sicher und zuverlässig.
3. Eine Vielzahl von Input und von Ausgabemodi kann vorgewählt werden, normalerweise offenes normalerweise geschlossenes ist optional.
4. Armöffnungswinkel kann eingestellt werden von 60 bis 90 Grad, 10 Grad Entschließung, passend auf Dachgesimse
vorstehender zu installieren Platz.
5. Geschwindigkeit kann justiert werden.
6. Sperrentor herauf &down Signalrelais-Schalterertrag.
7. Sperrentor-Laufstatus: OKAYsignalausgabe, die anzeigt, dass das Tor richtig funktioniert.
8. Anormale Warnungssignalausgabe der Sperrentoroperation.
9. R&G-Ampel-Relaisschaltersignalausgabe.
10. Anti-überwältigende Schnittstelle des externen Schleifendetektor-Signals, anti-überwältigende Schnittstelle des Infrarot-Sensor-Signals.
11. Zählungsmodusschnittstelle.
12. Anti-überwältigende Funktion der offenen Priorität des Armes. In keine Angelegenheit das gegenwärtige Tor welchem Zustand, der Betreiber durch
der dreifache Druckknopf, die Software oder die Fernbedienung, zum eines offenen Befehls herauszugeben, das Tor geben Priorität zu
Durchführung der Öffnungsaktion.
13. Sperre mit Antikollisionsschutzfunktion, wenn das Fahrzeug den Torarm schlägt, Arm kann sein schwingen heraus zu
vermeiden Sie Schaden des Fahrzeugs und des Sperrentors.
14. Verzögern Sie geschlossene Auswahlfunktion.
15. Hoch-Empfindlichkeitsarm-Selbstumkehrfunktion (Intensität kann justiert werden).
16. Parksystemschnittstelle.
Kommunikationssteuerung des Netzes 17.RS485 oder RS232 herauf &down Schnittstelle (kein Bedarf, Kommunikationsmodul zu installieren)
18. Antikollisionswarnsignalschnittstelle.
19. Justierbarer Geschwindigkeitshafen (von 0.9s bis 10 s)
20. Hochfester Präzisionsformstahl, bewegliche Teile der Industrie über der Industriequalität hinaus


Justieren Sie die Position des Sperren-Armes
Um die Position des Booms zu justieren (zum Beispiel, nach der Ausübung der übermäßigen Kraft), unternehmen Sie bitte die Schritte als unten:

• öffnen Sie die Sperrentortür und entfernen Sie die Abdeckung
• lösen Sie die zwei befestigen Schrauben des DZ-1 auf der Boomwelle mit dem Inbusschlüssel M12, Damit
• Boom kann eigenhändig umgesetzt werden.
• justieren Sie die Position des Booms (Waagerechte, wie in Bild 1) gezeigt.
• Benutzen Sie den Drehmomentschlüssel, um die zwei befestigenden Schrauben (72 Nanometer) festzuziehen

Anhang

• Auf-/Ab-Geschwindigkeits-Parameter-Anpassungs-Anweisung

Parameter-Namen-Erklärung:
D00spa-Name
Einzelteil des Parameters PA__00
PA__AST: Zurückstellen
** _Irren sich: Fehlalarm
Schlüsselbeschreibung:
Menü: Menüschlüssel, Schalter in vier Parametern
L / R-Pfeil: Linke und rechte Bewegungsschlüssel, Bewegungen Kreis-, der entsprechende Charakterblitz
HERAUF Pfeil: erhöhen Sie von 0 bis 9, fahren Sie Schlüssel rad, fügen Sie ein für drückendes jedes hinzu
KOMMEN Sie herein: ENTER-Taste. Presse KOMMEN am z.Z. angezeigten Parameter herein, um die spezifische Parametereinstellung einzutragen.
Parameter-Erklärung:
1d0000, 2d0000, 3d0000, 4d0000: Zeigt an, dass der gegenwärtige Parameter 0000 ist, die entsprechend können
Revisionsbogen vom ersten bis das vierte Stückchen auf der am weitesten rechts stehenden Seite.
Halbe Rückholzeitparameter: PA__09 (Strecke von 100 | 1500)
Hohe Parameter: PA__10, PA__11 (Strecke von 100 | 9999), PA__12 (Strecke von 01 | 99),
Unten Parameter: PA__13, PA__14 (Strecke von 100 | 9999), PA__15 (Strecke von 01 | 99),
Parameter der unteren Position: PA__20 (Strecke von 01 | 9999)
Herauf Positionsparameter: PA__21 (Strecke von 01 bis 9999)
Widerstandempfindlichkeit: PA__23 (Strecke von 10 bis 99)
Boom waagerecht ausgerichtet: PA__30 (Strecke von 0 bis 1)
